NXP NFC標籤晶片
已廣泛佈置的NFC讀取裝置，輕觸一下便可讀取所需資訊
產品規格
NTAG 213 (TT)/215/216
- 通過NFC Forum Type 2標籤認證：Cert. ID 58511(58512)/58521/58522
- 支援ISO14443-3通訊介面：106 kbit/s
- 支援10cm感應距離
- 支援Password驗證：32 bits
- 支援7 bytes UID
- 提供144/504/888 bytes儲存空間
- 提供Tag Tamper Wire斷路感知於TT版本
- 提供10年資料儲存保護
- 提供100,000次資料寫入保證
- 提供MOA8封裝
NXP NTAG 21x硬體架構圖
NTAG 213 TT硬體架構圖
NTAG I2C plus 1k/2k
- 通過NFC Forum Type 2標籤認證：Cert. ID 58514
- 支援ISO14443-3通訊介面：106 kbit/s
- 支援10cm感應距離
- 支援I2C Host通訊介面：100/400 kHz
- 提供1.67~3.6V輸入電壓
- 支援Password驗證：32 bits
- 支援7 bytes UID
- 提供888/1912 bytes EEPROM儲存空間
- 提供64 bytes SRAM暫存空間
- 提供Energy Harvesting功能：15mW
- 提供RF Detection輸出訊號：FD
- 提供20年資料儲存保護
- 提供500,000次資料寫入保證
- 提供XQFN8/TSSOP8/SO8封裝

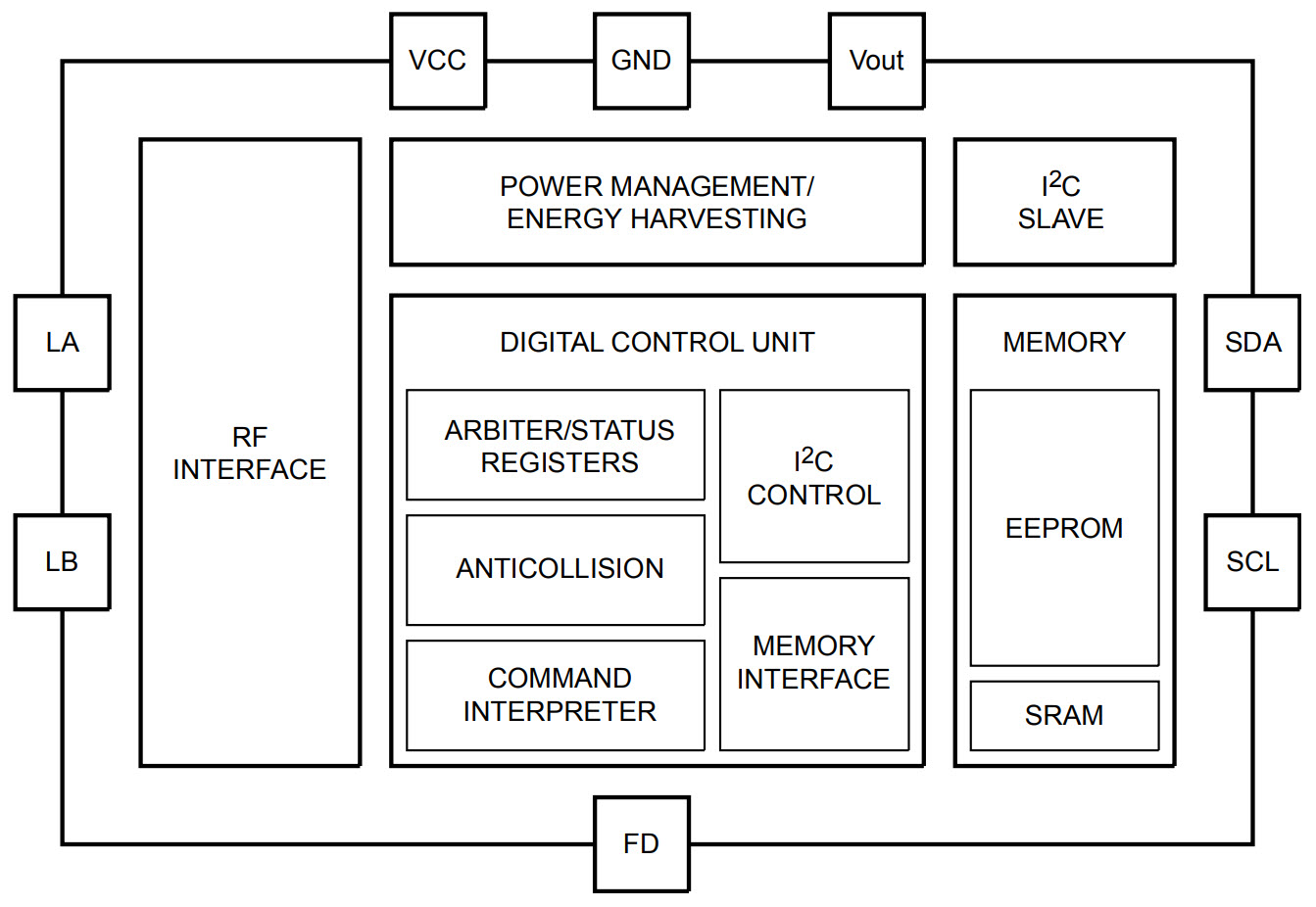

NTAG I2C plus作業系統架構圖
NTAG 424 DNA (TT)
- 通過NFC Forum Type 4標籤認證：Cert. ID 58562(58569)
- 通過Common Criteria EAL 4+ 安全認證
- 支援ISO14443-4通訊介面：106/212/424/848 kbit/s
- 支援10cm感應距離
- 支援AES雙向驗證：128 bits
- 支援7 bytes UID或4 bytes Random ID
- 提供416 bytes儲存空間
- 支援ISO7816-4檔案結構
- 提供Tag Tamper Wire斷路感知於TT版本：DP/GND
- 提供50年資料儲存保護
- 提供200,000次資料寫入保證
- 提供MOA8封裝

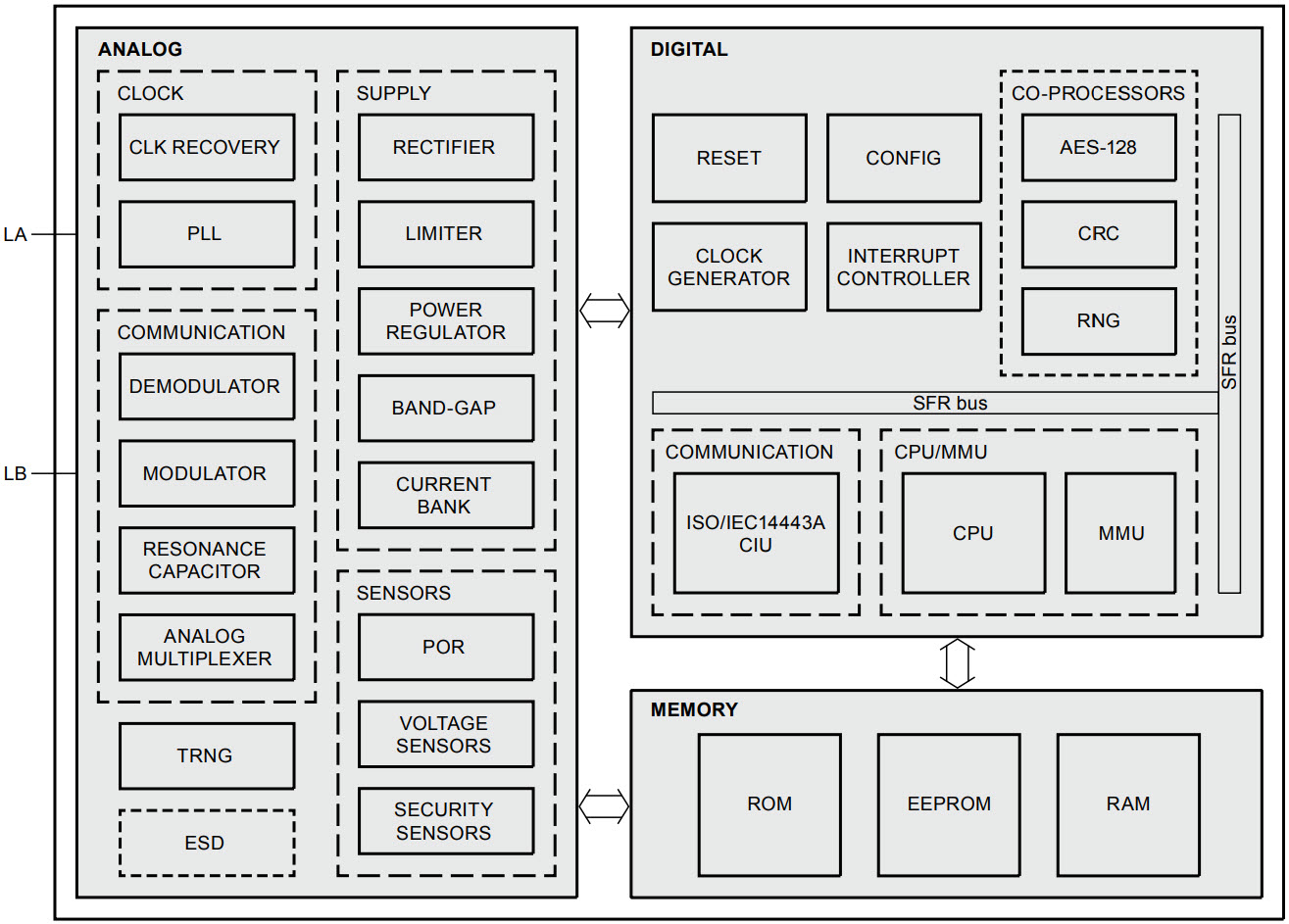

NTAG 424 DNA作業系統架構圖
NTAG 424 DNA TT作業系統架構圖
封裝方式
-
MOA8 (長寬高) 3.50 x 6.25 x 0.25mm
-

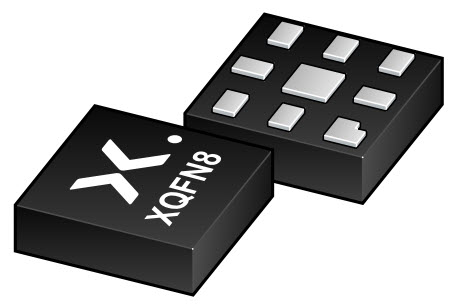

XQFN8 (長寬高) 1.6 x 1.6 x 0.5mm
-

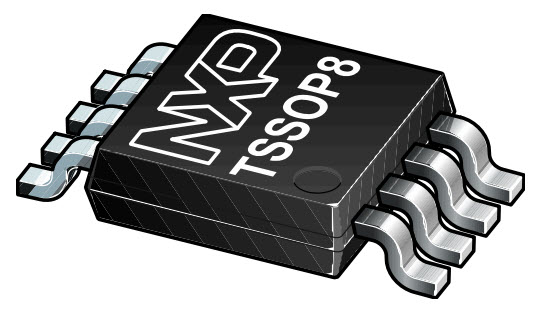

TSSOP8 (長寬高) 3.0 x 3.0 x 1.1mm
-

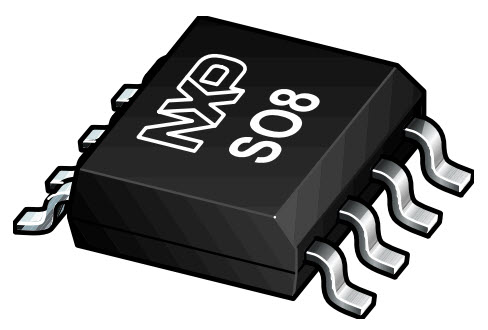

SO8 (長寬高) 4.9 x 3.9 x 1.75mm
安全證書
-

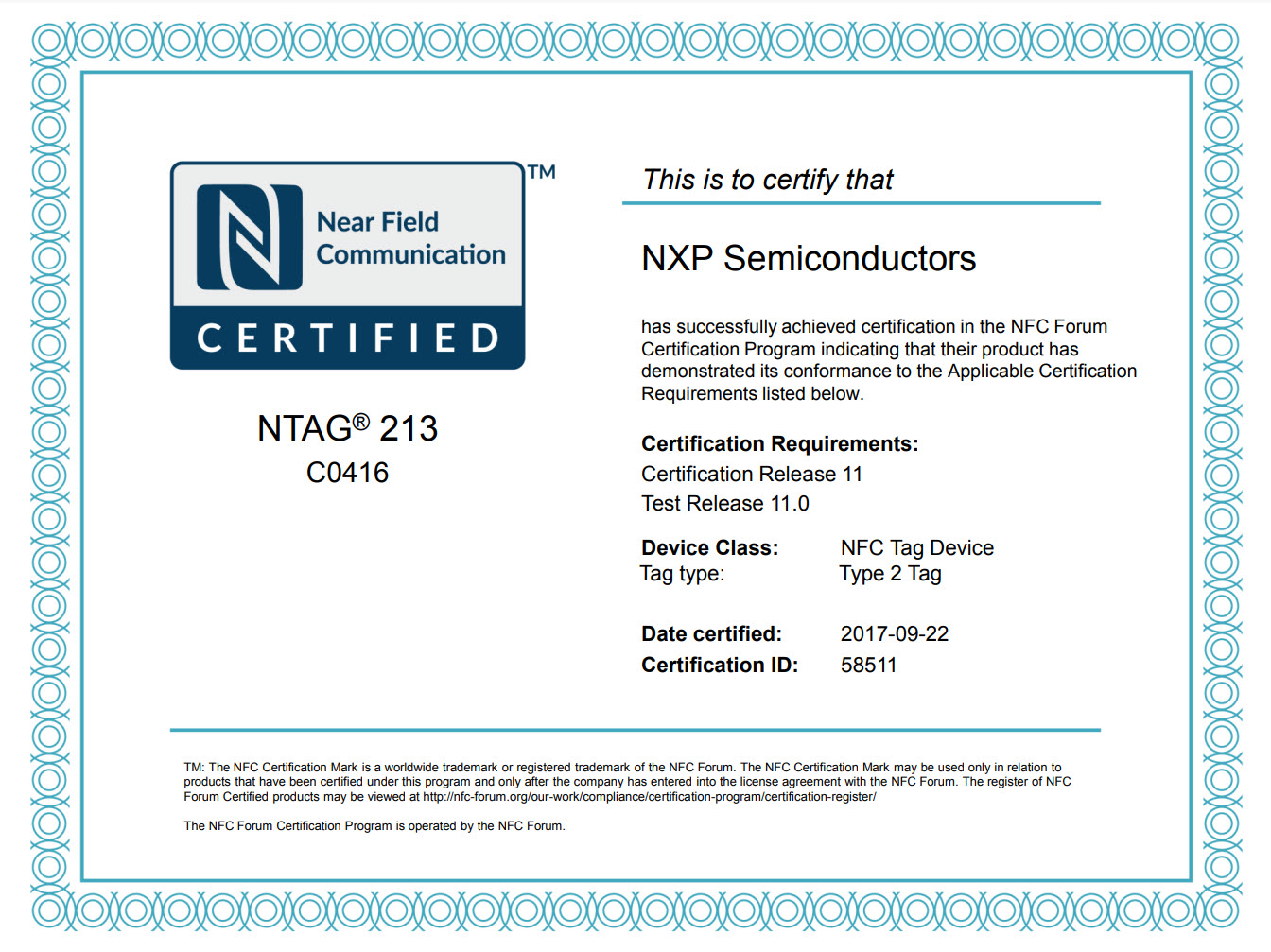

NTAG 213, NFC Forum Type 2
-
NTAG 213 TT, NFC Forum Type 2
-
NTAG I2C plus, NFC Forum Type 2
-
NTAG 424 DNA, NFC Forum Type 4
-

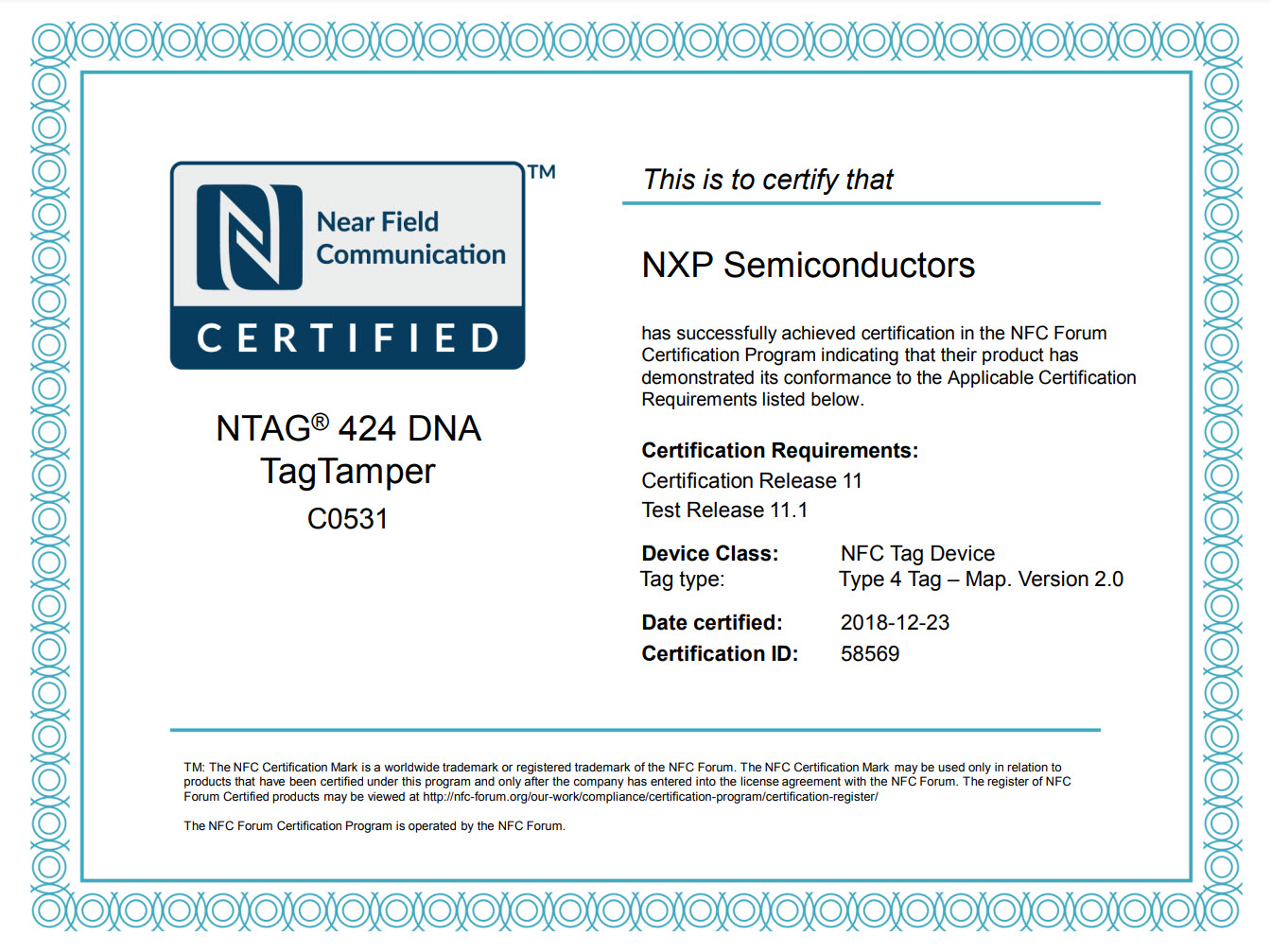

NTAG 424 DNA TT, NFC Forum Type 4
-
NTAG 424 DNA (TT), Common Criteria EAL 4+ Certification of Hardware
